產品描述
參數
技術參數
★ 安裝場所∶戶內安裝; 額定頻率∶ 50Hz
★ 負荷的功率因數∶ COSø=0.8(滯后)
★ 表面爬電距離∶ 滿足Ⅱ級污穢等級要求
★ 產品性能符合標準∶GB/T20840.1 GB/T20840.3
★ 額定絕緣水平∶ 6kV∶7.2/32/60 kV 12kV:12/42/75 kV
★ 其它技術參數見下表
型號 | 額定電壓比(kV) | 額定二次輸出(VA) | 極限輸出(VA) | 接線圖 | ||
0.2 | 0.5 | 3P/6P | ||||

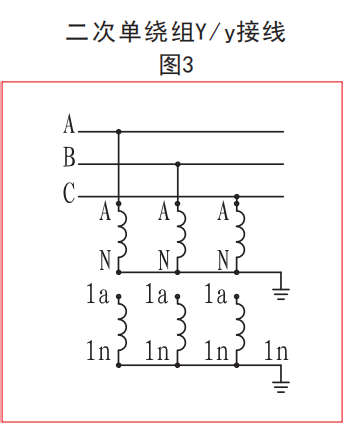

JDZX9-6/10 | 6/√3/0.1/√3; 10/√3/0.1/√3 | 30 | 50 | / | 300 | 見附表圖3 |

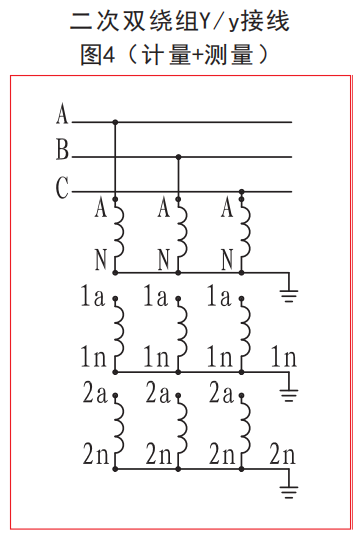

6/√3/0.1/√3/0.1/√3; 10/√3/0.1√3/0.1/√3 | 30 | 50 | / | 300 | 見附表圖4 | |
6/√3/0.1/√3/0.1/3; 10√3/0.1/√3/0.1/3 | 30 | 50 | 100 | 300 | 見附表圖5 | |
JDZXF9-6 | 6/√3/0.1/√3/0.1√3/0. 1/3 | 15 | 30 | 50 | 300 | 見附表圖6 |
JDZXF9-10 | 10/√3/0.1/√3/0.1/√3/0.1/3 | 15 | 30 | 50 | 300 | 見附表圖6 |
注∶ 用戶如有特殊要求可以與我公司協商確定

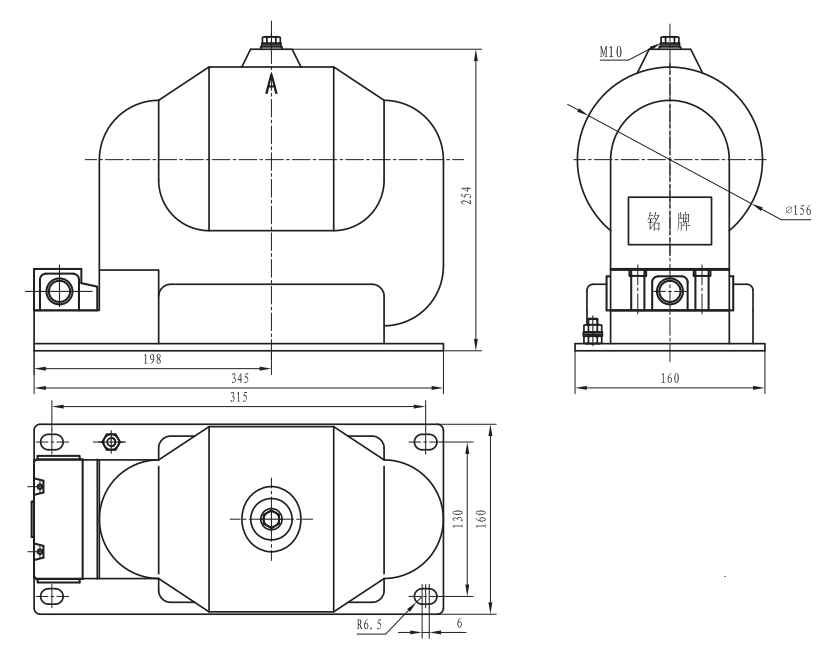

外形尺寸圖
![]() |
![]() |
![]() |
![]() |
未找到相應參數組,請于后臺屬性模板中添加
